收费标准详见技术服务应用服务



1、太赫兹时域光谱分析仪

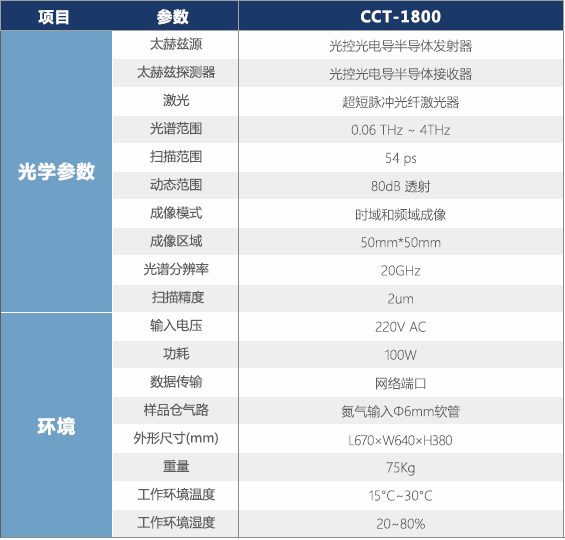

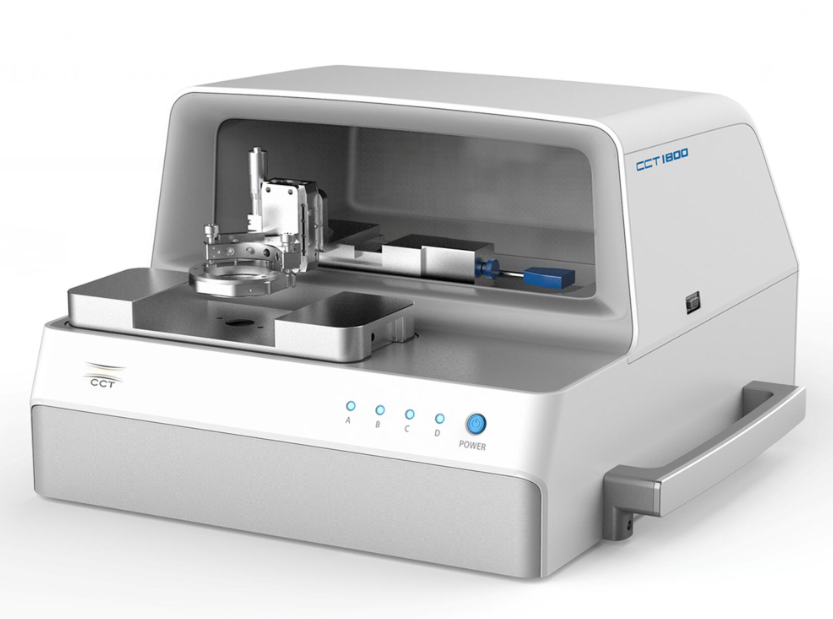

        A款  品牌型号:CCT-1800 (具备透射光谱、透射成像、反射成像三种测量模式)

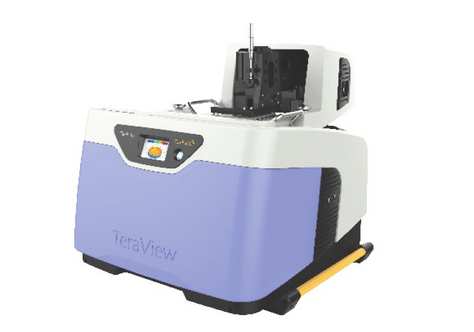

         B款  品牌型号:TeraPulse4000


        规格:动态范围大于50dB,频域范围可达到4THz,扫描速度大于5Hz,拥有独立完整透射、反射、ATR测量模块

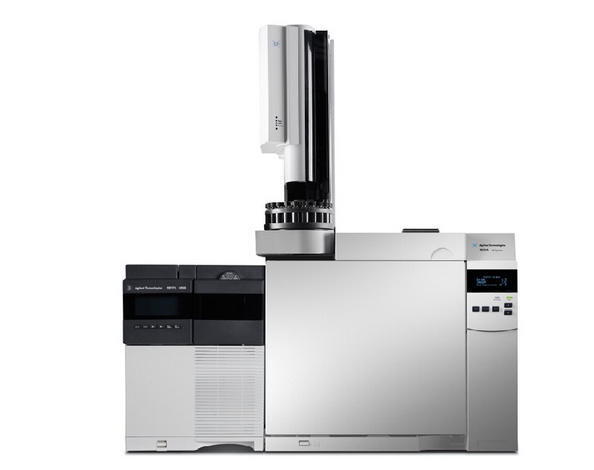

    2、气相-质谱仪

        品牌型号:安捷伦:GC-MS 7820A-5977E




(一)质谱部分:
    1、质谱性能

        1)、全自动调谐
        2)、质量数范围:1.6-1050amu,以0.1amu递增
        3)、分辨率:单质量数分辨
        4)、质量轴稳定性: 不劣于0.10amu/48小时
        5)、灵敏度:
            全扫描灵敏度(电子轰击源):1pg八氟萘,信/噪比>400︰1

            选择离子检测(电子轰击源):20fg八氟萘,信/噪比>10︰1
        6)、最大扫描速率:12500u/s  1 ms SIM驻留时间
        7)、动态范围:全动态范围为106
        8)、选择离子检测模式:可取100组离子,60个离子/组
        9)、具有痕量离子检测功能
    2、离子源

        1)、完全惰性材料制做(非涂层,非不锈钢材料)
        2)、EI源备有两根长效灯丝,可由软件自动切换
        3)、离子化能量:5-241.5eV
        4)、离子源温度:独立温控,150-350˚C可调
    3、质量分析器:

        1)、整体石英镀金双曲面四极杆
        2)、特殊设计的Turner-Kruge透镜,可提高灵敏度,保护四极杆,
        3)、可独立控温,最高温度可≧200˚C
    4、检测器:长效高能量电子倍增器
    5、真空系统:高性能分子涡轮泵


(二)色谱部分:

    1.柱温箱

        1)尺寸:28.0×30.5×16.5 cm
        2)温度范围:室温以上8℃-425℃
        3) 温度设定值精度:1℃
        4)最快升温速率:75℃/分钟
            50-70℃,升温速率:75℃/分钟
            70-115℃,升温速率:45℃/分钟
            115-175℃,升温速率:40℃/分钟
            175-300℃,升温速率:30℃/分钟
            300-425℃,升温速率:20℃/分钟
        5)最长运行时间:999.99分钟
        6)程序升温:5阶
        7)温度精度:室温每波动1°C ,柱温箱的温度波动<0.01°C
        8)柱温箱程序升温精度:≤2%
        9)程序升温重现性:≤1%

    2.加热区
        1)独立的加热区,不包括柱温箱:5个(两个进样口,另个检测器,一个辅助)
        2)辅助区最高工作温度:350℃
        3)支持最多两个加热阀


    3.电子气路控制(EPC)
        1)对所有的进样口和检测器可实现EPC控制
        2)进样模块:
            压力控制精度:0.01 psi
            流动传感器精度:< ± 5%
            检测器模块精度:8%

    4.进样口:
        1)最多能安装两个进样口
        2)可安装:填充柱进样口和分流/不分流进样口


    5.填充柱进样口:
        1) 电子流量控制
        2)最高使用温度400°C
        3)最大流量:< 100 mL/min
        4)适应1/4英寸和1/8英寸填充柱和0.530 mm毛细柱

    6.分流/不分流进样口(S/SL)
        1)电子压力/流量控制
        2)最高使用温度400°C
        3)压力范围:0~60 psi
        4)最大分流比:250:1
        5)总流量设定范围:N2:0~200 mL/min;H2或He:0~1250 mL/min

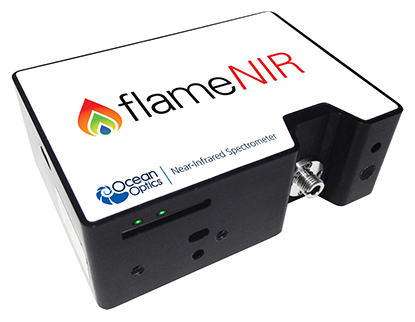

3、 近红外光谱仪


品牌型号:海洋光学的Flame-NIR

参数简介:

探测器响应范围: 900-1700 nm

波长范围: 950-1650 nm (预配置型号)

光学分辨率:~10 nm FWHM (25μm)

信噪比: 6000:1 (full signal)

动态范围:6000:1(单次采集)

热稳定性:0.08nm/ ℃

扫描频率(最大): ~400Hz

积分时间: 1 ms → 65 s

像素: 128

尺寸: 89.1 mm x 63.3 mm x 31.9 mm

(34.4 mm 包含垫脚)

重量: 265 g

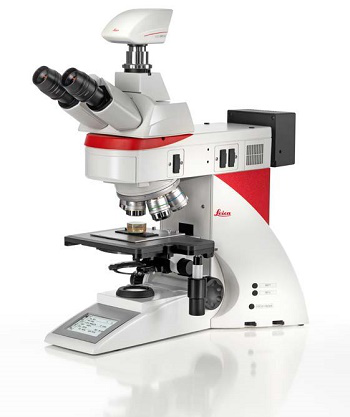

4、 显微镜


品牌型号:LEICA DM4M

参数简介:

金相显微镜

模块化设计,可实现反射观察、透反射观察配置

复消色差光路,整体光路支持25mm视野直径

6孔位物镜转盘,配接32mm直径工业物镜

观察方式可实现明场、暗场、偏光、干涉

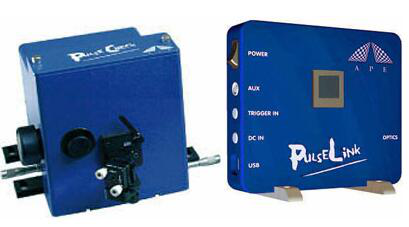

5、 自相关仪


品牌型号:APE公司Pulsecheck USB50

参数简介:PulseCheck USB 50/measurable pulse width:<50Fs-12PS
